Добавление и редактирование варианта использования
Для добавления варианта использования на диаграмму нужно с помощью левой кнопки мыши нажать кнопку с изображением варианта использования на специальной панели инструментов, отпустить левую кнопку мыши и щелкнуть левой кнопкой мыши на свободном месте диаграммы. На диаграмме появится изображение варианта использования с маркерами изменения его геометрических размеров и предложенным программой именем по умолчанию NewUseCase. Для разрабатываемой модели банкомата предложенное программой имя варианта использования следует изменить на Снятие наличных по кредитной карточке (рис. 3.6).

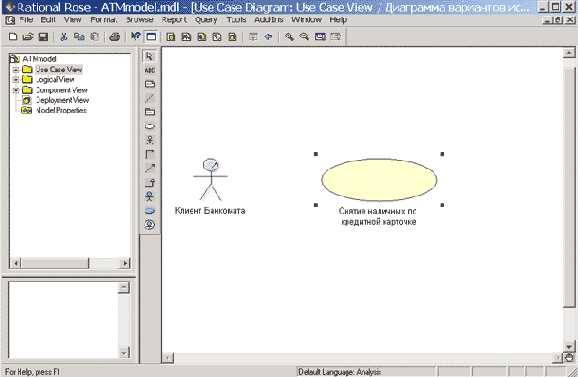

Рис. 3.6. Диаграмма вариантов использования после добавления на нее варианта использования
Для уточнения свойств данного варианта использования следует открыть диалоговое окно спецификации его свойств, например, с помощью двойного щелчка левой кнопкой мыши на изображении этого элемента на диаграмме. Для изменения стереотипа во вложенном списке Stereotype нужно выбрать строку Business Use Case. Для добавления текста документации в секцию Documentation следует ввести текст: «Основной вариант использования для разрабатываемой модели банкомата» и нажать кнопку Apply (Применить) или OK. После изменения данных свойств варианта использования окно спецификации его свойств будет выглядеть следующим образом (рис. 3.7).
Рис. 3.7. Диалоговое окно спецификации свойств варианта использования Снятие наличных по кредитной карточке
